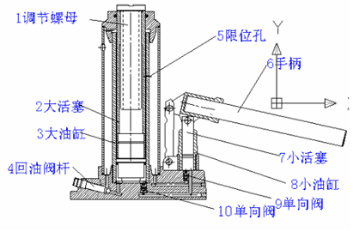

液压千斤顶结构图新鲜出炉。液压千斤顶结构图如1所示,工作时通过上移6手柄使7小活塞向上运动从而形成局部立空,油液从邮箱通过单向阀9被吸入小油缸,然后下压6手柄使7小活寒下压,把小油缸内的液压油通过10单向阀压入3大油缸内,从而推动2大话塞上移,反复动作顶起重物。通过1调节螺杆可以调松液压千斤顶的起始高度,使用完毕后扭转4回油阀杆,连通3大油缸和邮粕,油液直接流回邮粕,2大活塞下落,大活塞下落速度取决于回油阀杆的扭转程度。 液压系统主要由:动力元件(油泵)、执行元件(油缸或液压马达)、控制元件(各种阀)、辅助元件和工作介质等五部分组成。
液压千斤顶结构图
