钢丝绳压套机|插套机-YQGW32钢丝绳插套机
|
|

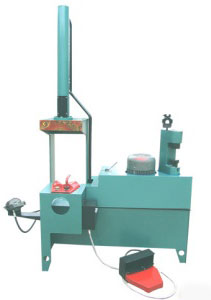

YQJW32--钢丝绳插套机组:
一、产品概述：钢丝绳插套机是集钢丝绳整体切断、钢丝绳俩端插套、钢丝绳股头剪断，插编部位整形于一体的索具专用插编设备、对钢丝绳可完成插编工作，不同规格的机组只需要一根插针就可以完成10-120mm不同直径的钢丝绳插编索具。钢丝绳插套机由主体、液压系统、电器系统组成。按插编钢丝绳的直径范围型号分为：YC32型（插绳直径10mm-32mm)、YC51型（插绳直径34mm-51mm)、YC80型（插绳直径52mm-80mm)、YC80-A型（插绳直径52mm-80mm带转绳机)

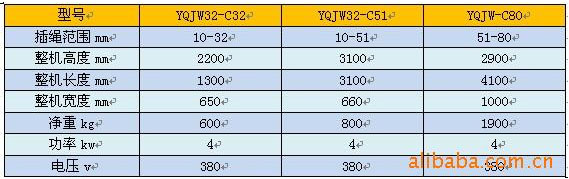

二、基本参数（表中参数可能因为改良而变更，恕不另行通知）
|
 |
三、钢丝绳插套机的保养与维修：
1、保养
a、经常保持工作场地和机器的清洁整齐，机器外表面不得有锈蚀，不得有黄袍。
b、经常保持充足的液压油，油面保持在液位计中线位置，保持液压油的清洁干净，防止污染。
c、定期清洗油箱和滤清器，一般油箱一年清洗一次，滤清器半年清洗一次。
d、液压油严重污染后要进行过滤，液压油变后要更换新液压油。
e、电动机要根据实际情况，一般一年更换一次润滑油。
2、维修：
钢丝绳插套机联合机组，是一种新产品经过理论分析后发现故障大多发生在液压系统和电器控制系统，例如机子不工作;机子噪音大或电机过热;活塞杆带油;自动开关按键跳回;活塞运动不正常等。为了方便用户的维修，特列YC机组常见故障一览表。排除电器故障时，请参看电器接线图和电器原理图。
插套机组常见故障一览表:
故障现象 |
故障原因 |
排除方法 |
|
|
机子不工作 |
电磁头正常 |
电机反转 |
动力电源倒相 |
|
|
电磁头无磁性 |
1、零线断路 |
检查电源，接通线路 |
|
|
|
2、保险丝烧断 |
查出断路处，更换保险管 |
|
|
|
|
机子噪音大或电机过热 |
1、动力电源接错 |
检查电机接线 |
|
|
|
2、液压油脏，吸油滤清器堵塞 |
换液压油，清洗滤清器 |
|
|
|
|
3、系统压力过高 |
适当下调压力至4.5MPa |
|
|
|
|
活塞杆带油 |
密封圈磨损 |
更换新密封圈 |
|
|
|
自动开关按健跳回 |
1、系统压力偏高，电机负荷过重 |
适当下调压力至4.5MPa |
|
|
|
2、开关整定电流过小 |
调整整定电流 |
|
|
|
|
3、动力电源单相接触不良 |
检查动力接线 |
|
|
|
|
液压油缸活塞运动不正常 |
无上行 |
踏下踏板时磁头有无磁性 |
有 |
1、阀芯被卡 |
拆开清洗 |
|
无下行 |
2、快速阀芯装反（此时除插针无上行外，其他缸均正常） |
拆开快速阀，将阀芯安装正确 |
|
|
|
|
上下行全无 |
无 |
1、电磁头插头接触不良 |
拆开插头，检查修复 |
|
|
|
2、电磁头坏 |
更换电磁头 |
|
|
|
|
|
无快速 |
|
|
|
|
|
|
3、电控线路不通 |
检查修复 |
|
|
|
|
|
|
|
